Chauffages en caniveau

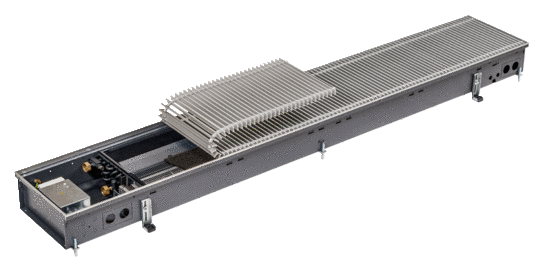

Katherm HK
Convection par ventilateur tangentiel EC pour le chauffage et le refroidissement.Aperçu
Des ventilateurs tangentiels EC à faible puissance absorbée assurent une consommation économique et des émissions sonores réduites. Le système de fixation perfectionné dans un caniveau à isolation acoustique se laisse facilement enlever pour l'entretien et le nettoyage.
Une qualité rare ! Grâce à sa conception ingénieuse et conforme aux prescriptions d’hygiène de la norme VDI 6022, le système Katherm HK se montre particulièrement facile à nettoyer. Grâce à l’évacuation améliorée du condensat en mode refroidissement et au nettoyage facile du bac à condensat, le Katherm HK est hygiéniquement irréprochable.
Le système Katherm HK E en version à 2 tuyaux avec élément chauffant intégré réglable sans palier dispose d’une fonction de chauffage, en plus des fonctions de chauffage et de refroidissement à base d’eau. Contrairement à un pur système à 2 tuyaux, l’utilisateur de la pièce est en mesure de déterminer lui-même le climat de la pièce indépendamment du réglage système de l’installation de chauffage ou refroidissement. L’utilisation du système Katherm HK E offre par rapport à un système classique à 4 tuyaux certains avantages qui ont un impact positif sur l’évaluation du facteur de durabilité d’un bâtiment.
Le Katherm HK est équipé de la régulation automatisée intelligente KaControl. Elle est intégrée en usine, peut être utilisée pour les réseaux KaControl ou pour les systèmes d’automatisation des bâtiments tels que KNX, Modbus ou bus CAN et répond aux exigences des systèmes d’automatisation des bâtiments les plus modernes.
Le Katherm HK offre avec différentes largeurs et hauteurs de canaux un spectre de puissance pour un chauffage et un refroidissement en fonction des besoins à partir du sol. Avec des niveaux de longueur et des largeurs de canaux adaptés à la pratique, le Katherm HK est la solution pour les exigences les plus diverses des bâtiments.
La disposition et le guidage de l'air du Katherm HK sont coordonnés de manière optimale et fournissent un confort dans chaque pièce. Ce tableau est complété par des grilles à enrouler et linéaires à circulation optimisée.
Nous vous fournissons une grille adaptée, quelle que soit la configuration, même si des arrondis, des angles ou des biais sont nécessaires.
En plus de notre gamme de grilles Optiline métalliques en aluminium, laiton ou acier inoxydable, nous proposons des habillages décoratifs en bois.
- Économique en énergie, avec des rotors pour une circulation optimisée, positionnés en cascade comme des ventilateurs en série
- Flux d‘air uniforme du convecteur construction robuste et silencieuse du moteur
- Commande de vitesse de rotation en continu avec un signal de 0 à 10 V
- Surveillance du moteur avec traitement des défauts interne
- Avec sécurité antitorsion
- En alliage cuivre/aluminium éprouvé, optimisé pour débit d’air et puissance de sortie
- Avec raccords sortis en option
- Revêtement gris graphite
- En même temps comme protège-doigts du ventilateur tangentiel, châssis pour filtre, tôle pour le passage d‘air, grille et traverses pour renforcer le caniveau
- Pour l'évacuation sûre du condensat et une circulation simultanée
- Équipé spécialement pour un nettoyage facile selon la directive sur l'hygiène VDI 6022
- Amovible du côté de la salle pour le nettoyage
- Pompe à condensat (accessoire) pour l'évacuation du condensat, en cas de besoin
- Pour l‘évacuation sûre du condensat et une circulation de l‘air simultanée
- Équipé spécialement pour un nettoyage facile
- Amovible côté pièce pour le nettoyage
- Pompe à condensat (accessoire) pour l‘évacuation du condensat
- Pour un raccordement électrique rapide et sûr, économise du temps de montage
- Pour amener de l‘air primaire
- Quantité d‘air amené modulable, jusqu‘à 60 m³/h d‘air primaire par manchon
- Nombre variable de manchons en fonction de la longueur du caniveau
- En version à 2 conduites pour un chauffage électrique supplémentaire
- Avec élément chauffant électrique intégré réglable en continu
- Avec chaîne de sécurité intégrée composée de 2 interrupteurs de température de sécurité
- Solution système durable à 4 conduites avec les coûts d’un système à 2 conduites
