Aérothermes

Resistent

Aérothermes au mur et au plafond, résistant à la corrosion pour des domaines d'application en conditions extrêmes

Aperçu

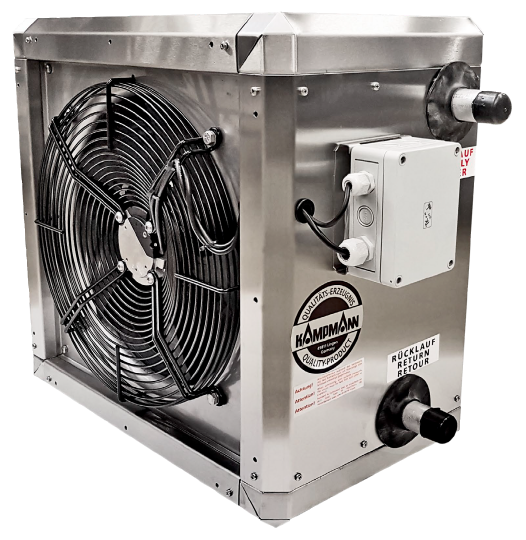

Le Resistent est mis en œuvre là où de l’air agressif doit être déplacé. Toutes les pièces du carter sont fabriquées de série en acier inoxydable V4A. Le carter est autoportant et exécuté dans un design industriel moderne avec des biseaux de 45° sur tous les côtés. Il dispose, également de série, de points de suspension pour le montage universel mural ou au plafond.

Nous misons sur la technologie EC au rendement élevé. Les ventilateurs EC intégrés peuvent être régulés en continu au moyen d’un signal 0-10 V CC et assurent ainsi un fonctionnement plus efficace au niveau énergétique. Via le potentiomètre situé dans le boîtier de raccordement, la vitesse de rotation peut être limitée à env. 50 % de la vitesse de rotation maximale.

Une grille d’évacuation d’air à une rangée ou le diffuseur d’air en quatre directions sont disponibles au choix comme accessoires pour le guidage d’air.

L’air est aspiré par le ventilateur, puis soufflé dans la pièce par l’échangeur thermique. Les versions avec échangeur thermique à grande profondeur d’installation sont idéales pour des applications à basse température.

Ventilateur EC silencieux à hélice, à courant alternatif continu
Rendement élevé grâce à la conception aérodynamique du boîtier du rotor
Indice de protection du moteur IP 54
Selon la norme EN 21940-11 pour la catégorie de ventilateur correspondante, selon la norme ISO 14694, moteur à rotor extérieur intégré avec équilibrage dans le moyeu du ventilateur
Satisfait à la directive (UE) 327/2011 (« LOT 11 »)

La surveillance intégrée du moteur coupe le moteur en cas de surcharge – selon la régulation, des appareils individuels ou un groupe entier. La panne moteur peut être évaluée en externe.

L’échangeur thermique convient pour le fonctionnement avec de l’eau tiède pompée (PWW) et de l’eau chaude pompée (PHW) ou de l’huile thermique. Il est disponible en 2 exécutions :

Échangeur thermique en acier galvanisé par immersion : pour les domaines d’utilisation qui, pour des raisons d’hygiène, d’humidité de l’air élevée ou de conditions spéciales, nécessitent des aérothermes avec carter en acier inoxydable.
Échangeur thermique en acier inoxydable V4A (voir ill.) : pour l’utilisation dans des zones avec air agressif ainsi que pour le fonctionnement avec des fluides de chauffage à composition agressive.

La commande a lieu au moyen d’un variateur de vitesse manuel réglable en continu combiné à un thermostat.

En option, il est possible d’utiliser des thermostats EC pour le fonctionnement direct de deux appareils maximum ou un variateur de vitesse électronique pour jusqu’à dix appareils.

Les commandes de vitesse disposent, selon le type, de nombreuses fonctions de commande telles qu’un fonctionnement automatique du ventilateur ou un fonctionnement manuel du ventilateur.
