Neuer Service für Projektkunden
Behaglichkeit ist das oberste Ziel in der TGA-Planung. Dabei ist nicht nur auf die Raumlufttemperatur oder die Luftqualität zu achten. Auch die Akustik ist ein wesentlicher Faktor.

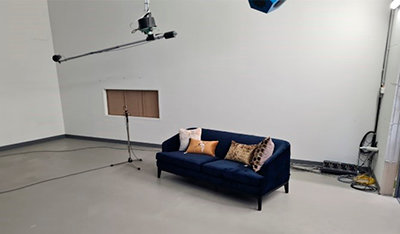

Im eigenen Forschung & Entwicklung Center (FEC) werden Vorbereitungen für die Schalldruckmessung getroffen. Hier eine Möbel-Akustik-Messung für das Tool. Diese Messungen sind unersetzlich für ein realistisches Ergebnis der gesamten Messung für die zu planenden Räumlichkeiten.
Daher unterstützen wir Sie ab sofort mit einer neuen Dienstleistung. Mit unserer Schalldruckberechnung und -visualisierung optimieren wir die akustische Behaglichkeit in klimatisierten Räumen.
Akustik im Raum
Jede Person nimmt die Raumakustik anders war. Fakt ist aber, dass das persönliche Behaglichkeitsempfinden durch Schallemissionen mechanischer Geräte, wie z. B. von Ventilatoren in Klimaanlagen oder Luftreinigungsgeräten gestört werden kann.
Hierbei sind zwei Punkte zu unterscheiden:
Schallleistung: Sie ist die pro Zeitspanne von einer Schallquelle abgegebene Schallenergie, also eine Gerätekenngröße, die unabhängig vom Raum und Aufstellort ist. Sie bildet die objektive Vergleichsgröße zwischen schallemittierenden Geräten.
Schalldruck: Dieser ist sozusagen die Folge. Die durch den Schall verursachten Druckschwankungen kommen beim menschlichen Ohr als Schalldruck an. Er verändert sich mit der Entfernung zur Schallquelle und mit den absorbierenden Materialien, die sich in einem Raum befinden. Der Schalldruckpegel ist die Schalleistung verringert um einen Term aus Entfernung und Raumabsorption.
Damit der Aufenthalt im Raum behaglich ist, ist nicht nur der Schallleistungspegel der Geräte, also die emittierte Schallleistung im Blick zu behalten, es muss auch der sich ergebende Schalldruckpegel am Aufenthaltsort einer Person ermittelt werden.

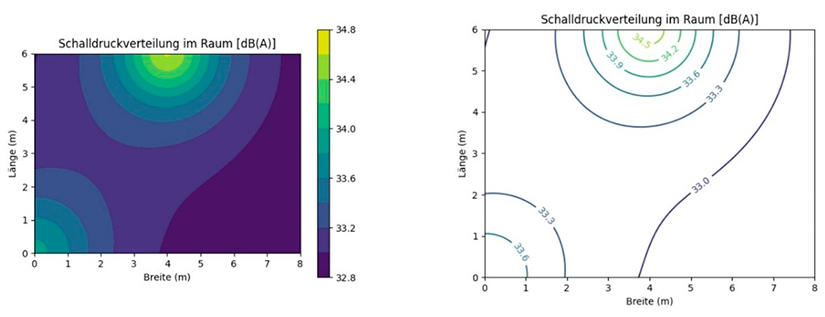

Darstellung der Schalldruckverteilung in einer ausgewählten Raumebene, zum Beispiel auf Ohr-Höhe der im Raum sitzenden Personen.
VDI 2081 als Grundlage
Um die erforderliche akustische Berechnung durchzuführen, haben wir auf Basis der im März 2019 novellierten Richtlinie VDI 2081 ein Berechnungsprogramm entwickelt, mit dem der Schalldruck an unterschiedlichen Punkten im Raum ermittelt werden kann.
Die Kampmann-Schalldruckberechnung ermittelt dabei den Schalldruckpegel für alle Punkte oder innerhalb einer Fläche im Raum. Dabei werden wiederkehrend die Formelzusammenhänge aus der VDI 2081 angewendet, die zunächst nur die Berechnung des Schalldruckpegels für einen Punkt im Raum ermöglichen.

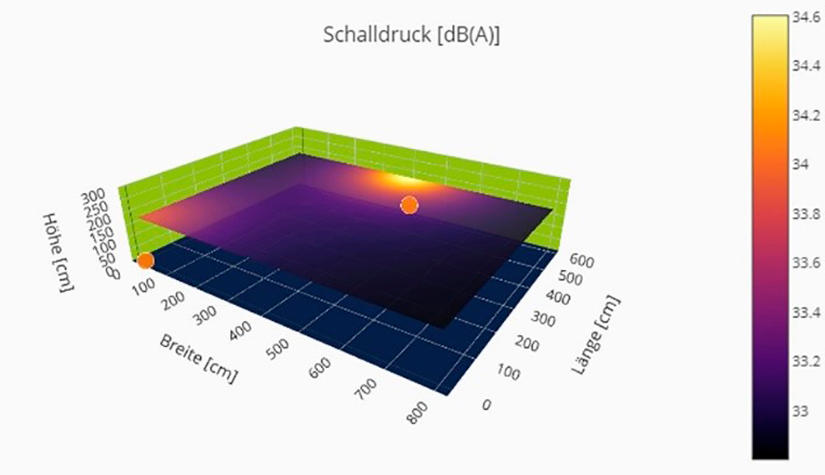

3D-Darstellung der Schalldruckverteilung in einer ausgewählten Raumebene. Der orangene Punkt stellt die Schallquelle dar.
Vorgehensweise in der Schalldruckberechnung
- Wahl der Raumebene, zum Beispiel auf der durchschnittlichen Ohr-Höhe der im Raum sitzenden Personen
- Berücksichtigung der nach VDI schalldämpfenden Materialien im Raum (Fußboden- und Wandbeläge, Möbel usw.)
- Eingabe der Schallleistungen und Positionen der Geräte
- Erstellung des Schalldruckfelds für die ausgewählte Raumebene
- Gegebenenfalls Veränderung der Parameter (Auslegung der schallemittierenden Geräte, schalldämpfende Materialien etc.), um Raumakustik zu optimieren
Mehrwert für jeden Planer
Schaffen Sie sich mit der Schalldruckberechnung von Kampmann eine wertvolle Grundlage für Gespräche mit einem Akustikplaner und sparen so in der nachfolgenden Planung Zeit und Geld. Erteilen Sie uns den Auftrag für die Berechnung. Das Ergebnis erhalten Sie anschließend als PDF. Sprechen Sie uns jetzt an. Finden Sie hier Ihren persönlichen Ansprechpartner.
