Fan Coils
Venkon XL
Fan Coils, Umluft. Heizen, Kühlen, für erhöhte externe Pressung.
Übersicht
Wir betrachten die Umweltauswirkungen unserer Produkte über den gesamten Lebenszyklus – „cradle to cradle“! Das Ergebnis sind Environmental Product Declarations (EPD). Die EPDs können problemlos in allen gängigen Systemen der Gebäudenachhaltigkeitszertifizierung, wie DGNB, BREEAM oder LEED, eingereicht werden und sind im Download-Bereich verfügbar. Zusätzlich ist das Produkt in der Bauprodukteplattform DGNB Navigator registriert.
Dank eines umfangreichen Zubehörprogramms können werkseitig viele Kundenwünsche erfüllt werden. Angebaute Ventilkits, montierte und verdrahtete Kondensatpumpen oder Schalldämpfer sind nur ein Bruchteil dessen was möglich ist.
Mit diesem Fan Coil sind XL Leistungen garantiert – auch bei hoher Anforderung an luftseitige Druckverluste. Die eingesetzten EC-Ventilatoren sind über ein 0-10 V DC-Signal in der Drehzahl stufenlos steuerbar.
Sie haben die Wahl zwischen vier Baugrößen für jeden Einsatzfall und Gebäudebereiche aller Art, die gekühlt und/oder beheizt werden sollen.
Die einfache Wartung ist über die entnehmbahre Kondensatwanne und die frei zugänglichen Zubehörteile (Ventile, Stellantriebe, Filter) gegeben.

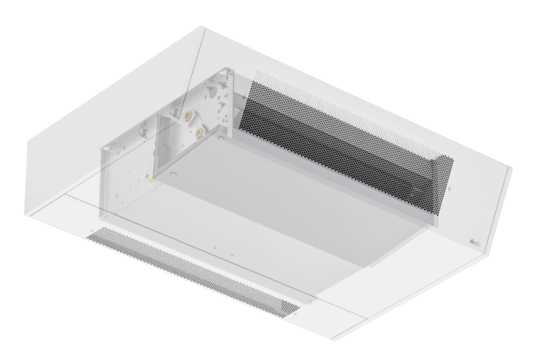

Der Fan Coil Venkon XL ist durch seine flache Bauweise optimal für den Einbau in die Zwischendecke geeignet. Er ist flexibel kombinierbar mit einer Anschlusseinheit für Rundrohre, um behandelte Luft gezielt an Lüftungsendkomponenten zu führen.
Wärmepumpen-geeignet
Dieses Produkt ist geeignet für den Einsatz mit einer Wärmepumpe oder einem anderen Niedertemperatursystem. Senken Sie mit unseren Produkten der Heat Pump ready-Palette Energiebedarfe, Betriebskosten und Emissionen. Und machen sie sich und Ihre Kunden unabhängiger von fossilen Energieträgern.
Für viele Einsatzbereiche von Industriehallen über Bürogebäude und Hotels bis zum Eigenheim haben wir passende Wärmepumpen-Lösungen.
→ jetzt mehr über Niedertemperatursysteme erfahren
Das Gerät ist einfach reinigbar und in der Gesamtausführung nach der VDI 6022 zertifiziert. Standardmäßig ist der Venkon XL mit ePM10>50% (M5) / MERV 8 Filter oder ePM1>50% (F7) / MERV 13 ausgestattet.
Der groß dimensionierte Wärmetauscher sorgt für eine möglichst hohe Leistungsabgabe.
Das Gerät kann entweder über Gewindestangen von der Decke abgehangen werden oder es wird fest an der Betondecke mit Gummiunterlegscheiben als Schallentkopplung befestigt.
Die Kondensatwanne ist bis unter den Wärmetauscher-Anschlussbereich herausgeführt, um anfallendes Kondensat abzufangen. Komplett beschichtet, isoliert und zur einfachen reinigung geeignet. Für die Ventile sind separate Kondensatwannen erhältlich.
Wasser- und Elektroanschluss sind wechselseitig aus dem Gerät herausgeführt, für einen möglichst einfachen und frei zugänglichen Anschluss.
- Der Fan Coil Venkon XL ist standardmäßig mit elektromechanischer Regelung ausgestattet, optional KaControl-Regelung.
- Über die optionale Modbus-Schnittstelle können Geräte mit Regelungsausstattung KaControl einzeln oder in Gruppen mit werkseitig programmierten übergeordneten Kampmann Anlagenreglern zu Systemen vernetzt werden.
Optional erhältlich beigestellt oder direkt am Grundgerät montiert und verdrahtet.
