Lufterhitzer

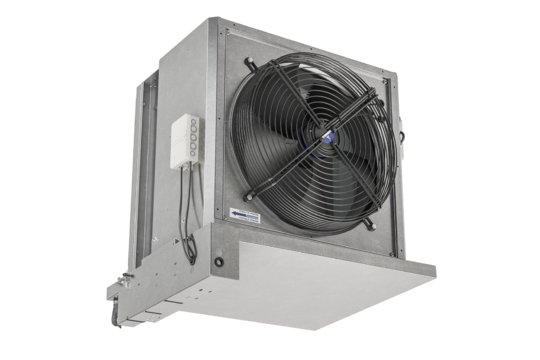

TOP C

Wandgeräte, die Hallenkühlung für fast alle Anforderungen.

Übersicht

Für Produktionsstätten, bei denen eine Grundkühllast durch die Abwärme von Maschinen entsteht, ist der TOP C die beste Wahl.

Kunden schätzen jene, die den Extrameter gehen. Wenn es so einfach ist umso besser. Warum nicht die nächste Anfrage nach Lufterhitzern mit dem Mehrwert Kühlen beantworten?

Der Wunsch nach Gebäudekühlung steigt auch bei der Hallenklimatisierung weiter an. Im System mit Kaltwassererzeuger/Wärmepumpen bietet der TOP C eine simple Lösung für beides: die Abfuhr von Heiz- oder Kühllasten.

Mit den sparsamen EC-Ventilatoren lässt sich der TOP C stufenlos regeln, um der Halle genau die Leistung zu zuführen die auch wirklich benötigt wird. So werden auch unnötige Geräuschemissionen vermieden.

Die flexibelste Klimalösung für Lager, Produktion und Verkauf. Die Ventilatorunterstützung sorgt für ein reaktionsschnelles Heizen und Kühlen der Halle.

Selbstansaugend, bis zum Schlauchanschlussstutzen für die bauseitige Kondensatdruckleitung fertig angeschlossen
Elektomagnetisch arbeitende Pumpe, energiesparend und leise mit bis zu 8 m Förderhöhe
Fertig angeschlossener, leicht erreichbarer Schwimmerschalter unterhalb der Kondensatwanne
Mit Alarmkontakt für eine bauseitige Auswertung

Stufenloser EC-Wechselstrom Sichel-Leiseläufer-Ventilator (siehe Abb.)
Hoher Wirkungsgrad durch aerodynamische Formgebung des Rotorgehäuses
Motorschutzart IP 54
Auswuchtung erfolgt in zwei Ebenen; Wuchtgüte nach G6, DIN ISO 1940 Teil 1
In die Ventilatornabe integrierter Außenläufermotor
Erfüllt die Richtlinie (EU) 327/2011 ("LOT 11")
Optional 2-stufiger Breitflügel-Ventilator mit explosionsgeschütztem AC-Außenläufermotor (IP 44)

Kupfer/Aluminium-Wärmetauscher, besonders leicht, mit hohen Wärmeleistungen bei geringen Abmessungen
Geeignet für Niedertemperatur-Heizsysteme und Pumpenwarmwasser-Heizsysteme
Verteiler und Sammler aus Stahl gefertigt
Nicht geeignet für Dampf und thermisches Öl
Kupferrundrohre mit Aluminium-Lamellen durch Rohrerweiterungen fest verbunden, für dauerhaften Wärmeübergang
Nicht einsetzbar in Räumen mit stark staub- oder ölhaltiger Luft, in denen eine robuste Reinigung erforderlich ist

Referenzen

Capron GmbH, Neustadt

Vrielmann GmbH, Nordhorn

Stadtwerke Traunreut, Traunreut

Volkswagen-Qualifizierungszentrum, Freising

Hagebau Ziesak, Bochum

Produktauswahl

Downloads

Konformitätserklärungen/Urkunden/Zertifikate

TÜV Zertifikat ISO 9001:2008

PDF (138 kB)

Recycling-Zertifikat

PDF (121 kB)

EU-Konformitätserklärung TIP, TOP, Ultra Lufterhitzer

PDF (181 kB)

ErP Datenblatt TOP C Lufterhitzer

PDF (95 kB)

ErP Datenblatt 1253-2014 TOP Lufterhitzer

PDF (234 kB)

Produktübergreifende Informationen

Produktübersicht

PDF (16 MB)

Konsequent EC

PDF (719 kB)

Montageanleitungen

TOP Lufterhitzer

PDF (7,9 MB)

CAD-Zeichnungen

TOP C Lufterhitzer, Baugröße 4 - 7, Wärmetauscher Kupfer/Aluminium [mm]

PDF (223 kB)

TOP C Lufterhitzer, Baugröße 44 - 47, Wärmetauscher Kupfer/Aluminium [Inch]

DWG (507 kB)

TOP C Lufterhitzer, Baugröße 44 - 47, Wärmetauscher Kupfer/Aluminium [mm]

DWG (507 kB)
