Lufterhitzer

TOP C

Artikel-Nr.: 153001473056M1

Passen Sie die Werte schnell & einfach über die Dropdowns Ihren Wünschen an.

Listenpreis

5.342,00 CHF

zzgl. 8,1 % MwSt.

Übersicht

Regelungssystem KaControl MC zur Bedienung über separates Touch Panel TP 2
Raum-Gruppenregelung von bis zu zehn Geräten via werkseitigen CAN-Bus (bis zu 100m)
Bedarfsabhängige Ventilatorautomatik oder wahlweise manuelle Lüftersteuerung
Frei konfigurierbare Multifunktionseingänge die beispielsweise zur Erfassung von Temperaturen, Fensterkontakten, Präsenzmeldern, Kartenlesern usw. verwendet werden können
Integrierter Webserver (WiFi oder LAN) für einfache Inbetriebnahme, Parametrierung, Trenddaten-Auswertung usw. via Laptop oder mobilem Endgerät

Selbstansaugend, bis zum Schlauchanschlussstutzen für die bauseitige Kondensatdruckleitung fertig angeschlossen
Elektomagnetisch arbeitende Pumpe, energiesparend und leise mit bis zu 8 m Förderhöhe
Fertig angeschlossener, leicht erreichbarer Schwimmerschalter unterhalb der Kondensatwanne
Mit Alarmkontakt für eine bauseitige Auswertung

Kupfer/Aluminium-Wärmetauscher, besonders leicht, mit hohen Wärmeleistungen bei geringen Abmessungen
Geeignet für Niedertemperatur-Heizsysteme und Pumpenwarmwasser-Heizsysteme
Verteiler und Sammler aus Stahl gefertigt
Nicht geeignet für Dampf und thermisches Öl
Kupferrundrohre mit Aluminium-Lamellen durch Rohrerweiterungen fest verbunden, für dauerhaften Wärmeübergang
Nicht einsetzbar in Räumen mit stark staub- oder ölhaltiger Luft, in denen eine robuste Reinigung erforderlich ist

Stufenloser EC-Wechselstrom Sichel-Leiseläufer-Ventilator (siehe Abb.)
Hoher Wirkungsgrad durch aerodynamische Formgebung des Rotorgehäuses
Motorschutzart IP 54
Nach DIN ISO 21940-11 für die entsprechende Ventilatorkategorie nach ISO 14694 ausgewuchtetin die Ventilatornabe integrierter Außenläufermotor
In die Ventilatornabe integrierter Außenläufermotor
Erfüllt die Richtlinie (EU) 327/2011 ("LOT 11")

Leistungsdaten berechnen

Zubehör

Regelungszubehör KaControl MC

Touch Panel TP 2

Touchdisplay mit übersichtlichen Visualisierungen, Schwarzer Bildschirmrand und weißes Gehäuse, 24 V, Raumbediengerät zu Montage in eine Unterputzdose mit frei wählbaren 55x55mm Rahmen, Schutzart IP 20, aus Glas und PVC

Passend für: alle Geräte mit Regelungsvariante KaControl MC1 und MC2

Artikel-Nr.: 196003311101

Listenpreis

279,00 CHF

zzgl. 8,1 % MwSt.

Details

Touch Panel TP 2 Industrie

KaControl MC Touch Panel TP 2 Aufputz, 24 V, 24 V Raumbediengerät, montiert in einem Wandaufbaugehäuse IP 65 mit glasklarem Deckel, 0,75 W, Aufputz, Schutzart IP 65, Farbe RAL 7035 lichtgrau, aus ABS, Polycarbonat, Typ 3314101

Passend für: alle Geräte mit Regelungsvariante KaControl MC1 und MC2

Artikel-Nr.: 196003314101

Listenpreis

682,00 CHF

zzgl. 8,1 % MwSt.

Details

Modbus TCP Lizenz ab Werk

Lizenz für die Aktivierung der Modbus TCP Schnittstelle ab Werk, Hardware zur Nutzung der Schnittstelle verbaut und freigeschaltet

Passend für: alle Geräte mit Regelungsvariante KaControl MC

Artikel-Nr.: 196003361103

Listenpreis

140,00 CHF

zzgl. 8,1 % MwSt.

Details

Modbus RTU Lizenz ab Werk

Lizenz für die Aktivierung der Modbus RTU Schnittstelle ab Werk, Hardware zur Nutzung der Schnittstelle verbaut und freigeschaltet

Passend für: alle Geräte mit Regelungsvariante KaControl MC

Artikel-Nr.: 196003361102

Listenpreis

101,00 CHF

zzgl. 8,1 % MwSt.

Details

BACnet/IP Lizenz ab Werk

Lizenz für die Aktivierung der BACnet/IP Schnittstelle ab Werk, Hardware zur Nutzung der Schnittstelle verbaut und freigeschaltet

Passend für: alle Geräte mit Regelungsvariante KaControl MC

Artikel-Nr.: 196003361104

Listenpreis

477,00 CHF

zzgl. 8,1 % MwSt.

Details

KNX Lizenz ab Werk

Lizenz für die Aktivierung der KNX Schnittstelle ab Werk, Hardware zur Nutzung der Schnittstelle verbaut und freigeschaltet

Passend für: alle Geräte mit Regelungsvariante KaControl MC

Artikel-Nr.: 196003361101

Listenpreis

325,00 CHF

zzgl. 8,1 % MwSt.

Details

Modbus TCP Lizenz nach Auslieferung

Lizenz für die Aktivierung der Modbus TCP Schnittstelle nach Auslieferung, Hardware bei allen Geräten mit KaControl MC immer verbaut und freischaltbar

Passend für: alle Geräte mit Regelungsvariante KaControl MC

Artikel-Nr.: 196003361203

Listenpreis

140,00 CHF

zzgl. 8,1 % MwSt.

Details

Modbus RTU Lizenz nach Auslieferung

Lizenz für die Aktivierung der Modbus RTU Schnittstelle nach Auslieferung, Hardware bei allen Geräten mit KaControl MC immer verbaut und freischaltbar

Passend für: alle Geräte mit Regelungsvariante KaControl MC

Artikel-Nr.: 196003361202

Listenpreis

101,00 CHF

zzgl. 8,1 % MwSt.

Details

BACnet/IP Lizenz nach Auslieferung

Lizenz für die Aktivierung der BACnet/IP Schnittstelle nach Auslieferung, Hardware bei allen Geräten mit KaControl MC immer verbaut und freischaltbar

Passend für: alle Geräte mit Regelungsvariante KaControl MC

Artikel-Nr.: 196003361204

Listenpreis

477,00 CHF

zzgl. 8,1 % MwSt.

Details

KNX Lizenz nach Auslieferung

Lizenz für die Aktivierung der KNX Schnittstelle nach Auslieferung, Hardware bei allen Geräten mit KaControl MC immer verbaut und freischaltbar

Passend für: alle Geräte mit Regelungsvariante KaControl MC

Artikel-Nr.: 196003361201

Listenpreis

325,00 CHF

zzgl. 8,1 % MwSt.

Details

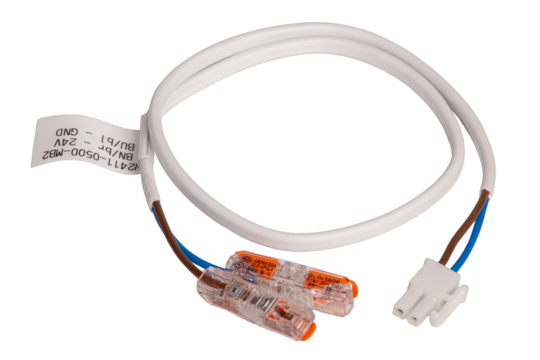

Adapterkabel

24 V, zum Anschluss vorhandener 2-Punkt Ventilstellantriebe, Intern, Schutzart IP 20, Kabellänge 500 mm, Typ 3305225

Passend für: alle Geräte mit Regelungsvariante KaControl MC1

Artikel-Nr.: 196003305225

Listenpreis

40,00 CHF

zzgl. 8,1 % MwSt.

Details

Aufputzgehäuse

komplett mit Abdeckrahmen, Aufputz, Farbe RAL 9010 reinweiß glänzend, aus Thermoplast, Typ 3304111

Passend für: Touch Panel TP 2

Artikel-Nr.: 196003304111

Listenpreis

66,00 CHF

zzgl. 8,1 % MwSt.

Details

Aufputzgehäuse

komplett mit Abdeckrahmen, Aufputz, Farbe RAL 9005 tiefschwarz matt-seidenmatt, aus Thermoplast, Typ 3304112

Passend für: Touch Panel TP 2

Artikel-Nr.: 196003304112

Listenpreis

88,00 CHF

zzgl. 8,1 % MwSt.

Details

Raumtemperaturfühler

zur Erfassung der Raumtemperatur, Aufputz, Schutzart IP 20, Farbe RAL 9010 reinweiß, aus Polycarbonat, Typ 3321111

Passend für: alle Geräte mit Regelungsvariante KaControl MC

Artikel-Nr.: 196003321111

Listenpreis

65,00 CHF

zzgl. 8,1 % MwSt.

Details

Raumtemperaturfühler

zur Erfassung der Raumtemperatur, Aufputz, Schutzart IP 65, Farbe RAL 9010 reinweiß, aus Polycarbonat, Typ 3321121

Passend für: alle Geräte mit Regelungsvariante KaControl MC

Artikel-Nr.: 196003321121

Listenpreis

65,00 CHF

zzgl. 8,1 % MwSt.

Details

Ventilkits

2-Wege-Ventilkit

als Ventilunterteil in Durchgangsform, Anschluss 1 1/2 Zoll, KVS-Wert 10 m³/h, Typ 31913

Passend für: alle Lufterhitzer

Artikel-Nr.: 153000031913

Listenpreis

291,00 CHF

zzgl. 8,1 % MwSt.

Details

Regulier-Absperrventil

mit Reduzierstück 1 1/4 Zoll x 1 1/2 Zoll a/i, zur automatischen Durchfluss- und Temperaturregelung, KVS-Wert 8,4 m³/h, Typ 31952

Passend für: Baugröße 6 - 8, TOP und Lufterhitzer, min. Durchflussmenge 600 l/h, max. Durchflussmenge 4800 l/h, DN 32

Artikel-Nr.: 153000031952

Listenpreis

474,00 CHF

zzgl. 8,1 % MwSt.

Details

Ventilstellantriebe, beigestellt

Ventilstellantrieb

Antrieb T, 24 V AC/DC, 2-Punkt, stromlos geschlossen, 3m Anschlussleitung-MB2, PVC, VA10N, 1 W, Schutzklasse III, Schutzart IP 54 Kabellänge 0,12 m, beigestellt, aus Polyamid

Passend für: alle Geräte mit Regelungsvariante KaControl MC1 in Verbindung mit 2-Wege-Ventil oder differenzdruckunabhängigem Ventil

Artikel-Nr.: 1960TS3P24050010B

Listenpreis

73,00 CHF

zzgl. 8,1 % MwSt.

Details

Ventile

Lufterhitzer-Absperrset Winkelausführung

Anschluss 1 1/2 Zoll, Max. Betriebsdruck 10 bar, Typ 37976

Passend für: Baugröße 7

Artikel-Nr.: 198000037976

Listenpreis

500,00 CHF

zzgl. 8,1 % MwSt.

Details

Lufterhitzer-Absperrset Durchgangsausführung

Anschluss 1 1/2 Zoll, Max. Betriebsdruck 10 bar, Typ 37977

Passend für: Baugröße 7

Artikel-Nr.: 198000037977

Listenpreis

451,00 CHF

zzgl. 8,1 % MwSt.

Details

Luftauslässe

berechnungsrelevantes Zubehör

Luftlenkjalousie

zweireihig, für Wand- und Deckengeräte

Passend für: Baugröße 7

Artikel-Nr.: 198000037002

Listenpreis

309,00 CHF

zzgl. 8,1 % MwSt.

Details

Induktionsluftlenkjalousie
berechnungsrelevantes Zubehör

vornehmlich für Wandgeräte, für Deckengeräte bei Hallenhöhen über 4,0 m

Passend für: Baugröße 7

Artikel-Nr.: 198000037101

Listenpreis

338,00 CHF

zzgl. 8,1 % MwSt.

Details

zur Berechnung hinzufügen

Konsolen

Wandkonsolen

nur Umluft, aus sendzimir-verzinktem Stahlblech für Wandmontage, ein kompletter Satz
TIP und TOP Lufterhitzer können sowohl stehend als auch hängend montiert werden.
Preis für 1 kompl. Satz

Passend für: Baugröße 7

Artikel-Nr.: 198000037044

Listenpreis

181,00 CHF

zzgl. 8,1 % MwSt.

Details

Decken-Wandkonsolen

zur Decken- oder Wandmontage, bestehend aus je 2 mehrfach gekanteten Haltern mit Langlöchern und Schrauben
Preis für 1 kompl. Satz

Passend für: Baugröße 7

Artikel-Nr.: 198000037049

Listenpreis

193,00 CHF

zzgl. 8,1 % MwSt.

Details

Downloads

Konformitätserklärungen/Urkunden/Zertifikate

Zertifikat ISO 50001:2018

PDF (113 kB)

Recycling-Zertifikat

PDF (143 kB)

EU-Konformitätserklärung Lufterhitzer

PDF (369 kB)

Herstellererklärung LABS

PDF (73 kB)

ErP Datenblatt TOP C Lufterhitzer

PDF (95 kB)

ErP Datenblatt 1253-2014 TOP Lufterhitzer

PDF (234 kB)

Produktübergreifende Informationen

Produktübersicht

PDF (9,2 MB)

Technische Kataloge

KaControl MC - Multi Connect Klimaregelung

PDF (2,2 MB)

TOP Lufterhitzer

PDF (10,6 MB)

Anleitungen

KaControl MC - Multi Connect Klimaregelung

PDF (1,3 MB)

Systemhandbuch KaControl MC

PDF (2,5 MB)

TOP Lufterhitzer

PDF (7,7 MB)

CAD-Zeichnungen

TOP C Lufterhitzer, Baugröße 4 - 7, Wärmetauscher Kupfer/Aluminium [mm]

PDF (223 kB)

TOP C Lufterhitzer, Baugröße 44 - 47, Wärmetauscher Kupfer/Aluminium [Inch]

DWG (507 kB)

TOP C Lufterhitzer, Baugröße 44 - 47, Wärmetauscher Kupfer/Aluminium [mm]

DWG (507 kB)

VDI-/BDH-Datensatz

VDI 3805 Datensatz Teil 6

ZIP (232 kB)

Verlegepläne

TOP / TOP C, Regelungsvariante KaControl MC

PDF (1,1 MB)
